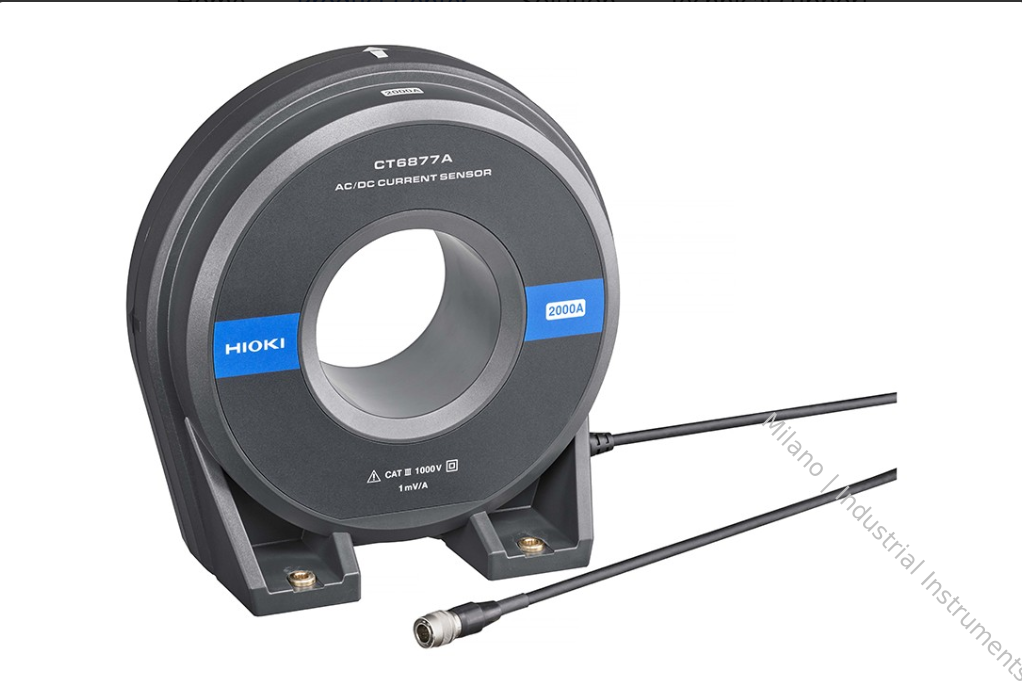

मूल जापान HIOKI CT6877 पास-थ्रू AC/DC करंट सेंसर, 2000A रेटेड जीरो-फ्लक्स टोरॉयडल सेंसर DC~1MHz बैंडविड्थ Φ80mm बड़ा एपर्चर CAT III 1000V हेवी-ड्यूटी EV और एनर्जी स्टोरेज हाई-करंट के लिए

CT6877 HIOKI का फ्लैगशिप लार्ज-अपर्चर पास-थ्रू ज़ीरो-फ्लक्स करंट सेंसर है जिसे विशेष रूप से हेवी-ड्यूटी नई ऊर्जा उच्च-करंट परीक्षण के लिए विकसित किया गया है। यह उस समस्या का समाधान करता है कि पारंपरिक क्लैंप इलेक्ट्रिक बसों, भारी ट्रकों और उच्च-शक्ति चार्जिंग स्टेशनों के कई मोटे हाई-वोल्टेज केबलों को माप नहीं सकते हैं।

अंतर्निहित डबल शील्डिंग संरचना SiC/GaN हाई-फ्रीक्वेंसी इनवर्टर से विद्युत चुम्बकीय हस्तक्षेप को काफी हद तक दबा देती है, जबकि DC~1MHz अल्ट्रा-वाइड बैंडविड्थ फास्ट स्विचिंग ट्रांजिएंट करंट वेवफॉर्म को पूरी तरह से पुनर्स्थापित करता है। बेसिक एम्प्लीट्यूड सटीकता ±0.04% रीडिंग तक पहुँचती है, फेज एरर ±0.1° के भीतर नियंत्रित होती है, जो विश्वसनीय पावर एफिशिएंसी गणना सुनिश्चित करती है। रेटेड AC/DC 2000A निरंतर माप, सर्ज करंट कैप्चर के लिए पीक सहनशक्ति ±3200A, CAT III 1000V सुरक्षा इन्सुलेशन वैश्विक ऑटोमोटिव परीक्षण मानकों को पूरा करता है। दो केबल लंबाई विकल्प उपलब्ध हैं: मानक 3m (CT6877) और विस्तारित 10m (CT6877-01)।

1. अधिकतम AC/DC रेटेड 2000A, पीक ट्रांजिएंट सहनशक्ति ±3200A, हेवी EV हाई-करंट लूप के लिए समर्पित
2. अल्ट्रा-लार्ज φ80mm इनर अपर्चर, 4×250mm² मोटे हाई-वोल्टेज केबलों के एक साथ क्लैंपिंग का समर्थन करता है
3. ज़ीरो-फ्लक्स फ्लक्सगेट माप तकनीक, उत्कृष्ट रैखिकता और एंटी-इंटरफेरेंस प्रदर्शन
4. वाइड बैंडविड्थ: एम्प्लीट्यूड DC~1MHz, फेज DC~700kHz, हाई-स्पीड इनवर्टर PWM सिग्नल कैप्चर करता है
5. अल्ट्रा-हाई बेसिक सटीकता: एम्प्लीट्यूड ±0.04% rdg. ±0.008% f.s., फेज ±0.1° (45~66Hz)
6. 1mV/A फिक्स्ड आउटपुट रेशियो, HIOKI पावर इंस्ट्रूमेंट्स के लिए समर्पित ME15W इंटरफ़ेस कनेक्टर
7. CAT III 1000V टू ग्राउंड सुरक्षा रेटिंग, IEC61010 औद्योगिक सुरक्षा मानक का अनुपालन
8. अल्ट्रा-वाइड वर्किंग तापमान -40℃ ~ +85℃, ठंडे/गर्म कठोर परीक्षण वातावरण में स्थिर माप
9. डुअल केबल लंबाई चयन: 3m मानक (CT6877) / 10m विस्तारित (CT6877-01)
10. PW8001/PW6001/PW3390 पावर एनालाइज़र और CT9555/CT9556/CT9557 सेंसर सप्लाई यूनिट के साथ संगत

    आइटम	मानक पैरामीटर
    मॉडल	CT6877 (3m केबल) / CT6877-01 (10m केबल)
    ब्रांड	HIOKI जापान में निर्मित
    रेटेड प्राइमरी करंट	AC/DC 2000 A निरंतर
    अधिकतम पीक करंट	±3200 A पीक (डेरेटिंग रेंज के भीतर)
    फ्रीक्वेंसी बैंडविड्थ	एम्प्लीट्यूड: DC ~ 1 MHz; फेज: DC ~ 700 kHz
    बेसिक एक्यूरेसी (45~66Hz)	एम्प्लीट्यूड: ±0.04% rdg. ±0.008% f.s.; फेज: ±0.1°
    आउटपुट रेशियो	1 mV/A
    इनर अपर्चर डायमीटर	φ80 mm
    सुरक्षा रेटिंग	CAT III 1000 V टू ग्राउंड (50/60Hz)
    ऑपरेटिंग तापमान	-40 ℃ ~ +85 ℃, ≤80% RH नॉन-कंडेंसिंग
    कनेक्टर टाइप	समर्पित ME15W सिग्नल केबल इंटरफ़ेस
    संगत होस्ट	PW8001, PW6001, PW3390 पावर एनालाइज़र; CT9555/CT9556/CT9557 सेंसर यूनिट
    मुख्य तकनीक	ज़ीरो-फ्लक्स फ्लक्सगेट टॉरॉयडल सेंसिंग

हेवी-ड्यूटी इलेक्ट्रिक बस / ट्रक बैटरी चार्ज और डिस्चार्ज हाई-करंट परीक्षण, 800V EV SiC इनवर्टर पावर एफिशिएंसी माप, हाई-पावर DC फास्ट चार्जिंग पाइल परफॉर्मेंस मूल्यांकन, एनर्जी स्टोरेज कन्वर्टर ग्रिड-टाइड करंट वेवफॉर्म रिकॉर्डिंग, इंडस्ट्रियल लार्ज सर्वो मोटर और ट्रांसफार्मर हाई-करंट पावर एनालिसिस, नई ऊर्जा वाहन आर एंड डी प्रयोगशाला लॉन्ग-टर्म एजिंग टेस्ट।
